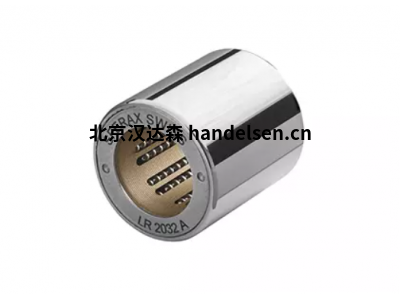

sferaxHL系列直线球轴承

点击图片查看原图

产品：	浏览次数：11sferaxHL系列直线球轴承
品牌：	sferax
最小起订量：
有效期至：	长期有效
最后更新：	2021-12-30 14:59

详细信息

SFERAX SA成立于 1957 年，是一家家族企业，已连续三代专注于精密直线轴承解决方案。
总部位于 Cortaillod（瑞士）的 SFERAX 完全掌握了整个生产链，从可行性研究到包装，包括加工、装配和质量控制。套筒、球托盘、工具、机械和包装：SFERAX 拥有完整产品设计的所有内部能力。
FEAX直线轴承和轴是高精度产品。它们连续制造或以特殊方式制造，可为您的直线运动系统提供个性化的优质解决方案。
108 - HL

SFERAX HL 816 BA

sferax2410.000816.11

sferax HL 、型已开发用于提供适用于高负载和高径向扭矩的直线轴承。这使得它非常适合垂直应用。三个（外部）凹槽使安装变得容易，并且允许的高温度使其非常适合例如注塑模具。适用范围：立式压力机、周边机器设备、模具行业、装配行业等.
portant;">

sferax产品编号	2410.000816.11
sferax产品名称	SFERAX HL 816 BA
净重	26 克
外径 D	16
内径d	8
长度	28 毫米
公差内径	0/+9 微米
公差外径	0/-9 微米
公差长度	0/-270 微米
最大限度。怪癖	<10 微米
轴上的推荐公差	H6
动态负载能力	684
静载能力 N	760
动态因子 Y	0.001316
直径球b	2.000 毫米
槽底直径 D1	15.20 毫米
间隔槽 (0/+01 mm) E	20 毫米
宽度槽 0/+0.1 mm e	1.00 毫米
保持架材料	DIN MS60Pb (17660)
筑屋材料	DIN 100Cr6 (1.3505)
球道数	6
工作温度	-30 / +200°C
精密级	文学士
推荐轴质量	三
公差孔（压装）	-2/-10 微米
公差孔（胶装）	H6

SFERAX HL 816 A

sferax2410.000816.20

HL 型已开发用于提供适用于高负载和高径向扭矩的直线轴承。这使得它非常适合垂直应用。三个（外部）凹槽使安装变得容易，并且允许的高温度使其非常适合例如注塑模具。适用范围：立式压力机、周边机器设备、模具行业、装配行业等

产品编号 2410.000816.20

产品名称 SFERAX HL 816 A

净重 26 克

外径 D 16

内径d 8

长度 28 毫米

公差内径 0/-8 微米

公差外径 0/-9 微米

公差长度 0/-250 微米

最大限度。怪癖 <10 微米

轴上的推荐公差 -5/-9 微米

动态负载能力 684

静载能力 N 760

动态因子 Y 0.001316

直径球b 2.000 毫米

槽底直径 D1 15.20 毫米

间隔槽 (0/+01 mm) E 20 毫米

宽度槽 0/+0.1 mm e 1.00 毫米

保持架材料 DIN MS60Pb (17660)

筑屋材料 DIN 100Cr6 (1.3505)

球道数 6

工作温度 -30 / +200°C

精密级一个

推荐轴质量 I、IIIR

公差孔（压装） -2/-7 微米

公差孔（胶装） H6

SFERAX HL 816 XA

sferax2410.000816.30

sferax HL型已开发用于提供适用于高负载和高径向扭矩的直线轴承。这使得它非常适合垂直应用。三个（外部）凹槽使安装变得容易，并且允许的高温度使其非常适合例如注塑模具。适用范围：立式压力机、周边机器设备、模具行业、装配行业等...

portant;">

sferax产品编号	2410.000816.30
sferax产品名称	SFERAX HL 816 XA
净重	26 克
外径 D	16
内径d	8
长度	28 毫米
公差内径	0/-5 微米
公差外径	0/-8 微米
公差长度	0/-250 微米
最大限度。怪癖	<8 微米
轴上的推荐公差	-3/-6 微米
动态负载能力	684
静载能力 N	760
动态因子 Y	0.001316
直径球b	2.000 毫米
槽底直径 D1	15.20 毫米
间隔槽 (0/+01 mm) E	20 毫米
宽度槽 0/+0.1 mm e	1.00 毫米
保持架材料	DIN MS60Pb (17660)
筑屋材料	DIN 100Cr6 (1.3505)
球道数	6
工作温度	-30 / +200°C
精密级	XA
推荐轴质量	I、IIIR
公差孔（压装）	-2/-5 微米
公差孔（胶装）	H6
