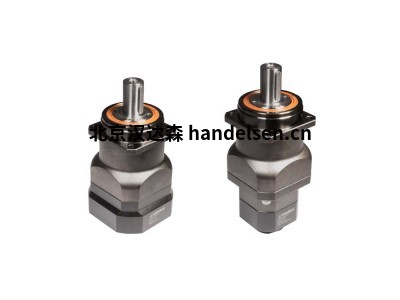

Framo Morat GSD系列行星齿轮箱

  弗朗兹莫拉特Framo Morat成立于1912 年，Framo Morat 是一家为许多行业提供驱动解决方案的制造商。Framo Morat在齿轮技术和特种塑料的定制注塑成型领域应用多。



   Framo Morat GSD系列是空间受限应用的齿轮箱。机器人的输出法兰产生zui高的扭转刚度。Framo Morat  GSD系列的低标准背隙使其适合需要最高定位和速度精度的高动态应用。Framo Morat  GSD系列标配有zui大预紧力的深沟球轴承——可选配圆锥滚子轴承，以适应更高的径向和轴向力。



Framo Morat行星齿轮箱GSD系列特征：

采用机器人法兰，设计紧凑，连接牢固

zui高的抗扭刚度

可选圆锥滚子轴承带来最高的轴向载荷

轴承：其中 T = 锥形轴承；不带 T = 滚珠轴承

背隙等级：1 = 标准；0 = 减小齿隙

输入空心轴直径=zui大电机轴直径 = D9 齿轮箱尺寸



Framo Morat GSD047行星齿轮箱参数：

外壳直径：72

外径定心输出：28

内径定心输出：12

孔圆直径输出：20

夹紧系统直径：27

输入空心轴直径：11

孔圆直径输入：42

外壳直径输入：59

孔圆直径 (2) 输出：67

输出法兰直径：47

外壳长度：33.5-61.5

轴长输出：23.5

zui大限度输入长度电机轴：21-27

到螺丝中心的距离：4.5

标称输入速度：5000 r/min

扭转刚度：6 牛米/弧分

工作温度：-25°C – +90°C

额定输出扭矩*5：23 牛米



Framo Morat GSD064行星齿轮箱参数：

外壳直径：86

外径定心输出：40

内径定心输出：20

孔圆直径输出：31.5

夹紧系统直径：29-40

输入空心轴直径：14-19

孔圆直径输入：42

外壳直径输入：59

孔圆直径 (2) 输出：67

输出法兰直径：47

外壳长度：33.5-66.5

轴长输出：23.5

zui大限度输入长度电机轴：21-27

到螺丝中心的距离：4.5

标称输入速度：4500 r/min

扭转刚度：14 牛米/弧分

工作温度：-25°C – +90°C

额定输出扭矩*5：63 牛米



Framo Morat行星齿轮箱GSD系列：

Framo Morat GSD047

Framo Morat GSD064

Framo Morat GSD090

Framo Morat GSD110

Framo Morat GSD140



Framo Morat GSD系列行星齿轮箱
