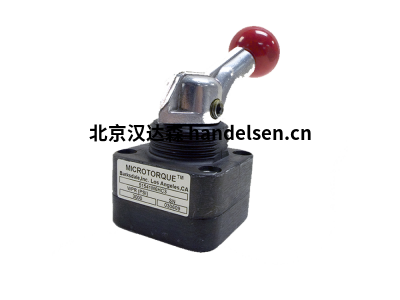

Barksdale 518系列手动控制阀技术规格

  Barksdale 的 Microtorque阀为压力高达 6,000 psi 的流体动力应用提供方向控制，设计紧凑和零泄漏是Barksdale 518系列手动控制阀的特点。 Barksdale 的 Shear-Seal技术， Barksdale  Microtorque阀门提供可靠的性能和研磨的金属对金属密封表面，可以轻松耐受受污染的流体。Barksdale阀提供了许多选项，使其极为通用，包括面板安装、弹簧复位、2 或 3 位制动器、DO3 歧管安装和非互流。



Barksdale手动控制阀518系列技术规格：

介质：液压油

工作压力：6,000 psi (415 bar) **

背压：在返回端口处不得超过 250 psi (17.2 bar)

耐压：除回油口外为工作压力的1-1/2倍

爆破压力：除回油口外为工作压力的2-1/2倍

介质温度范围：-40° 至 +250°F（-40° 至 +121°C）

端口：1/4” NPT，SAE 用于 1/4” 管道，或 DO3 模式用于歧管安装

面板安装：面板安装螺母（-P 选项）

歧管安装：ISO 4401-03 安装垫 DO3 歧管安装随附 (4) #10-24 螺钉和 O 形圈

手柄旋转：90°；中心位置每侧 45°

棘爪：2 位：在 90° 位置定位；3 位：中心位置和 2 个位置的制动器

可选弹簧复位：可用于中心位置或移动位置 5,000 psi (345 bar) 弹簧复位选项的zui大工作压力

主体和外壳：阳极氧化铝

轴、转子、压力密封件：400 系列不锈钢

标准 O 型圈：Buna N，其他可用

支撑环：聚四氟乙烯

轴承：硬化钢

运输重量：0.95 磅



Barksdale手动控制阀518系列特征

紧凑的设计

非互流选项

弹簧复位选项

多种手柄类型

2 或 3 位置定位器



Barksdale手动控制阀518系列应用

工件夹具和系统

液压机和起重系统

液压试验设备

注脂设备

液压动力装置



Barksdale 型号：

Barksdale 51841M6HC3-MC
