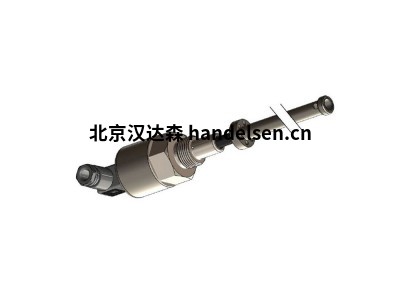

positek H130线性位置传感器技术规格



  positek H130 是一种 CSA 批准的长行程缸内线性位置传感器，用于潜在爆炸性气体/蒸汽和粉尘环境。



positek H130线性位置传感器特点：

气体和粉尘本质安全：I 类，0 区 Ex ia / AEx ia

非接触式感应技术，消除磨损

紧凑且独立

高耐用性和可靠性

高精度和稳定性

密封至 IP67



positek H130线性位置传感器技术规格：

机身直径 35 毫米

车身长度（至密封面）43mm

探头 Lenath（从密封面）校准行程 + 58 mm

目标管长度校准行程 + 30 毫米

完整的机械细节参见图 H130-11

电源 +5vdcnom+0.510mAtvp 最大 20mA

输出信号 0.5-4.5V dc 比例，负载：5kΩ min.

独立线性度 ≤±0.25% FSo @20°c- 高达 1000 mm

≤±0.5%FsO @20°c-over 1000 mm

温度系数 <+0.01%/'c 增益 &

<+ 0.01%FS/℃ 偏移

频率响应 > 10 kHz (-3dB

无限分辨率

噪声 <0.02% FSO

本质安全等级 L，0 区

Ex ia IIC T4(Ta=-40°C to+80°C) AEx ia IIc T4(Ta=-40°Cto+80°c)

AEx ia D IlIC T93°C(Ta=-40°Cto+80°C

批准仅适用于指定的环境温度范围和 0.80 至 1.10 巴范围内的大气条件，氧气含量为 21%

传感器输入参数 Ui:11.4VI:0.20APi:0.51W。

连接器选项 ci:1.16uFLi:50uH

电缆选项/s Ci:1.36uFLi:710uH，最长 1km。电缆

环境温度 e 限值

工作 -40 至 +80°℃
